硬件特性

通信模组

北斗三代RDSS

定位模块

北斗三代定位模块

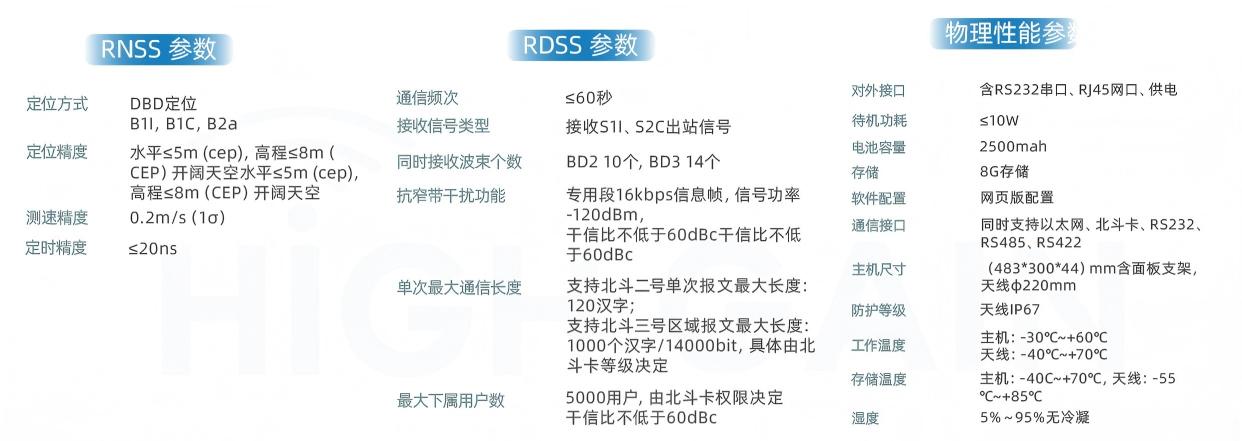

技术规格

工作电压范围

外供DC:9-36V（直流）

性能指标

北斗导航信号接收灵敏度

优于-140dBm；

北斗三代RNSS

接收信号频率：B1/L1；

灵敏度：捕获优于-135dBm，跟踪优于-145dBm；

定位精度：水平≤6m，高程≤8m（95%，VDOP，HDOP≤4）；

测速精度：0.2m/s（1σ）；

定时精度：≤200ns；

重捕获时间：≤5s（95%，卫星信号中断 30s）；

首次定位时间：冷启动≤45s，热启动≤5s。

北斗RDSS通信频次：

≤60秒；

接收参数

接收信号类型：接收 S1I、S2C 出站信号，频率范围: 2491.75 ±8.16MHz；

接收灵敏度：

S1I：信号功率为-127dBm 时，误码率：≤1×10 -5；

S2C：

专用段 24kbps 信息帧，误码率：≤1E-5（信号功率 -120dBm）； 专用段 16kbps 信息帧，误码率：≤1E-5（信号功率 -125dBm）； 专用段 8kbps 信息帧，误码率：≤1E-5（信号功率 -128dBm） 捕获灵敏度：

首次捕获时间：≤10s；

重捕获时间：信号中断 30s，重捕获时间不超过 1s；

同时接收波束个数：BD2 10 个，BD3 14 个；

抗窄带干扰功能：专用段 16kbps 信息帧，信号功率-120dBm， 干信比不低于 60dBc；

发射参数

发射频点：

Lf0：1615.68±4.08

Lf1：1614.26±4.08

 Lf2：1618.34±4.08

RDSS 发射功率 EIRP 值（10W 功放）：范围 9~11dBW；

短报文通信：

支持北斗二号单次报文最大长度：120 汉字；

支持北斗三号区域报文最大长度：1000 个汉字。

北斗RDSS发送功率

10W；

接口

多芯航插

含串口、以太网通信、供电

存储

自带8/16G固态存储

通信接口

同时支持以太网、北斗卡、RS232

整机尺寸

485*300*44mm

环境特性

防水防尘

IP65

温度特性

工作温度-30 ℃～+75 ℃；存储温度-40℃～+80℃

湿度

5％ ～ 95％ 无冷凝
