HG-RD-DTE100

北斗三代一体式数传终端

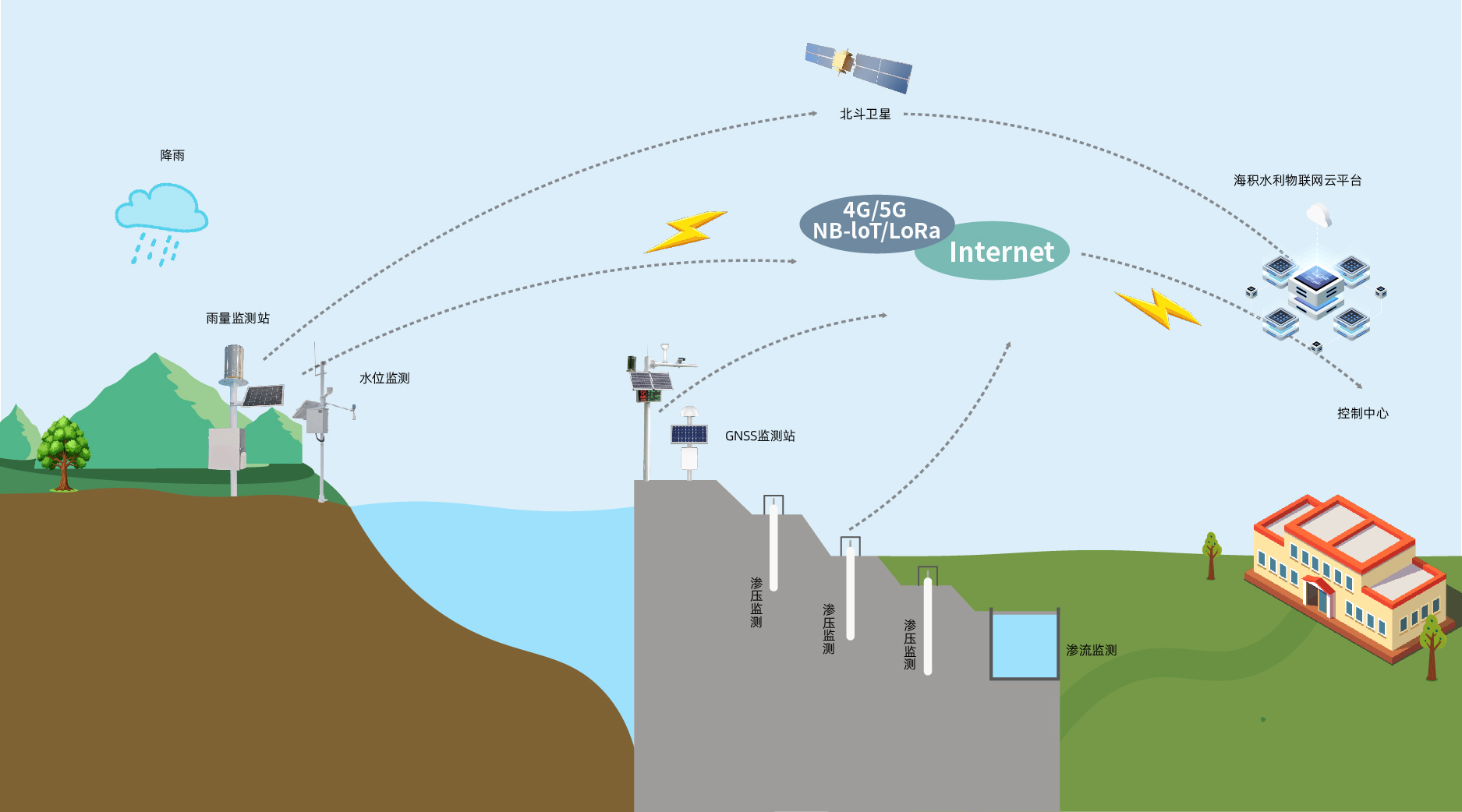

HG-RD-DTE100是上海海积推出的北斗一体式数传终端,集北斗三号定位、RDSS短报文通信等模块,可实现卫星定位、自动位置报告、告警等功能,通过北斗RDSS与信息服务平台进行交互。

返回列表

产品介绍

产品简介

规格参数

硬件特性

通信模组

北斗三代RDSS

定位模块

北斗三代定位模块

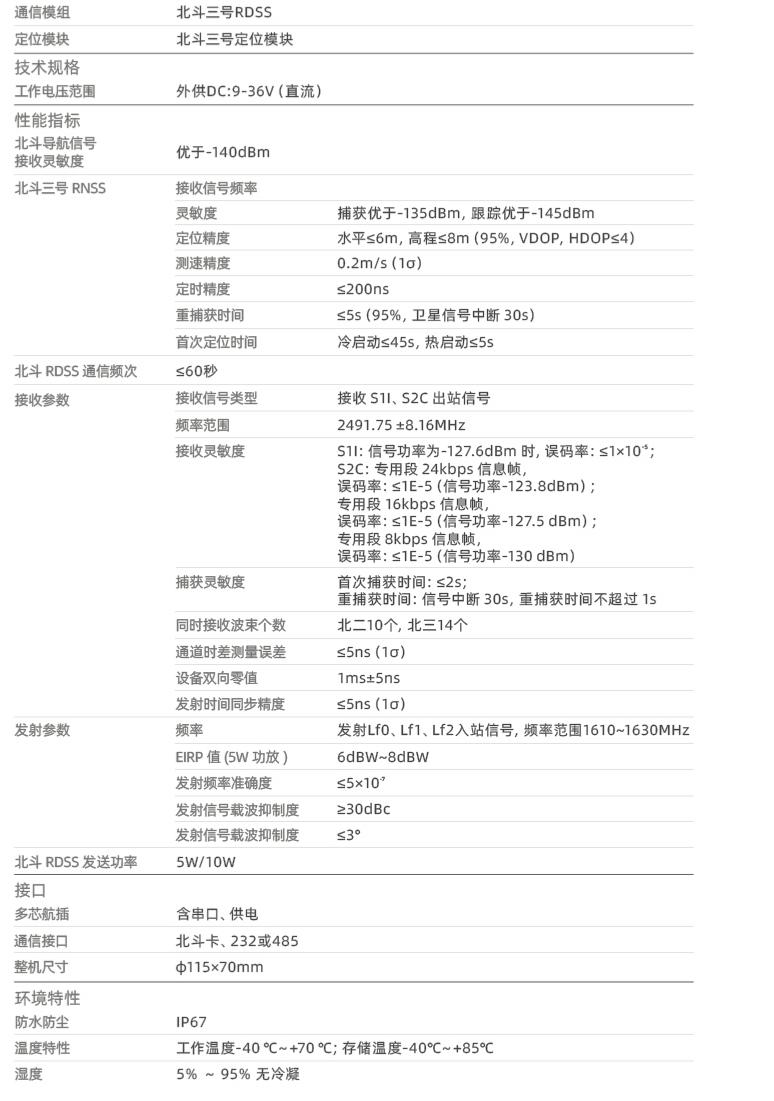

技术规格

工作电压范围

外供DC:9-36V(直流)

性能指标

北斗导航信号接收灵敏度

优于-140dBm

北斗三代RNSS









接收信号频率:B1/L1

灵敏度:捕获优于-135dBm,跟踪优于-145dBm

定位精度:水平≤6m,高程≤8m95%VDOPHDOP≤4);

测速精度:0.2m/s);

定时精度:≤200ns

重捕获时间:≤5s95%,卫星信号中断 30s);

首次定位时间:

冷启动≤45s

热启动≤5s

北斗RDSS通信频次:

≤60秒;

接收参数

接收信号类型:接收 S1IS2C 出站信号,频率范围: 2491.75 ±8.16MHz

接收灵敏度:

S1I:信号功率为-127.6dBm 时,误码率:1×10-5

➢ S2C:专用段 24kbps 信息帧,误码率:1E-5(信号功率-123.8dBm);

专用段 16kbps 信息帧,误码率:1E-5(信号功率-127.5 dBm);

专用段 8kbps 信息帧,误码率:1E-5(信号功率-130 dBm

捕获灵敏度:

 首次捕获时间:2s

 重捕获时间:信号中断 30s,重捕获时间不超过 1s

同时接收波束个数:不少于 14 个;

通道时差测量误差:5ns1σ);

设备双向零值:1ms±5ns

发射时间同步精度:5ns1σ)

发射参数

频率:发射Lf0Lf1Lf2入站信号,频率范围1610~1630MHz

EIRP值(5W功放)6dBW~8dBW

发射频率准确度:5×10-7

发射信号载波抑制度:30dBc

发射信号调制相位误差:3°

北斗RDSS发送功率

5W/10W

接口

多芯航插

含串口、以太网通信、供电

存储

自带8/16G固态存储

通信接口

同时支持以太网、北斗卡、RS232

整机尺寸

φ115*70mm

环境特性

防水防尘

IP67

温度特性

工作温度-40 ℃~+70 ℃;存储温度-40℃~+85℃

湿度

5% ~ 95% 无冷凝
