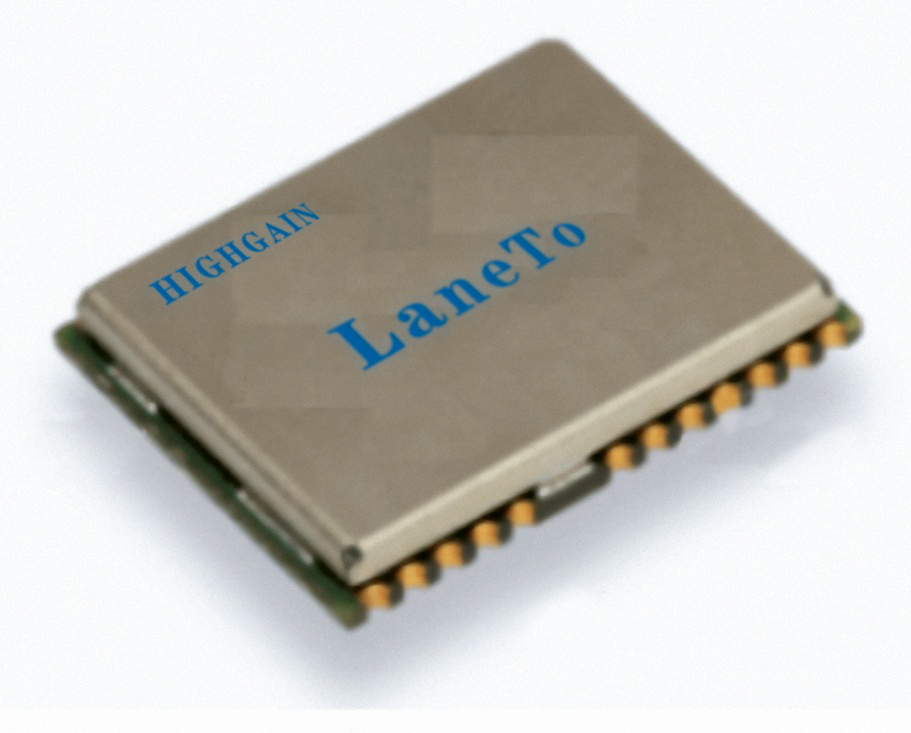

HG-BK-RD100

北斗三号区域短报文通信模块

HG-BK-RD100 是上海海积信息科技股份有限公司推出的一款集成 LNA、 RDSS 射频收发芯片、5W 功放、 北斗三号专用基带电路等, 可以实现北斗通信定位功能。 该模块应用简单、 集成度高、体积小、 功耗低等特点。 可以广泛地应用于北斗手持机、 车载机、 采集器等各类北斗通信终端,以及海洋渔业、 水文监测、 电力抄表等行业数据传输。

返回列表

产品介绍

产品简介

规格参数

性能指标

RDSS信号接收

RDSS信号发射

频率

接收S1IS2C出站信号

频率范围: 2491.75±8.16MHz

发射频点

Lf01615.68±4.08

Lf1 1614.26±4.08

Lf2 1618.34±4.08

接收灵敏度

S1I:信号功率为-127.6dBm,误码率:≤1×10-5

S2C:专用段 24kbps 信息帧,误码率:≤1E-5(信号功率-123.8

dBm);专用段 16kbps 信息帧,误码率:≤1E-5(信号功率-127.5

dBm);专用段 8kbps 信息帧,误码率:≤1E-5(信号功率-130 dBm)

EIRP值

6dBW~8dBW

捕获灵敏度

首次捕获时间:2s

重捕获时间:信号中断 30s,重捕获时间不超过 1s

发射频率准确度

5×10-7

接收波束

不少于14个

发射信号载波抑制度

≥30dBc

通道时差测量误差

5ns1σ)

发射信号调制相位误差

≤3°

设备双向零值

1ms±5ns

报文长度

支持北斗二号单次报文最大长度:120汉字;

支持北斗三号区域报文最大长度:1000个汉字

动态性能

速度≤300m/s加速度4g

发射时间同步精度

5ns1σ)

电气特性

物理特性

输入电压

+4.5V~+5.5V DC

工作温度

-30℃~+75

静态功耗

≤250mA@(+5V)

储存温度

-40℃~+80

功放供电

+4.5V~+5.5V DC5W功放)

湿度

95%(温度+45℃)

发射电流

≤3.5A


应用场景

可以广泛地应用于北斗手持机、车载机、采集器等各类北斗通信终端,以及海洋渔业、水文监测、电力抄表等行业数据传输。
